SẴN SÀNG ODM / OEM
#LOH-03
Ultrasonic Tester — Concrete Pipe
Device Front Ảnh thiết bị
Board Hardware Bản vẽ bo mạch
Field Testing Kiểm thử hiện trường
100% In-house R&D RoHS / CE Compliant Sẵn sàng mẫu thử Prototype
🧪 THIẾT BỊ ĐO LƯỜNG SIÊU ÂM NDT

Ultrasonic Tester — Concrete Pipe

Thiết bị kiểm tra không phá hủy (NDT) sóng siêu âm chuyên dụng phát hiện rạn nứt ngầm, khuyết tật rỗng và đánh giá độ đồng nhất trong kết cấu ống cống bê tông dự ứng lực quy mô lớn.

20k – 200kHz Dải tần số siêu âm
1.5m Độ sâu quét xuyên
0.1mm Độ phân giải khuyết tật
DSP Realtime Xử lý tín hiệu số
Yêu cầu Báo giá & Tư vấn +84 376 880 707

Kỹ sư phụ trách: David Phạm

Tư vấn giải pháp R&D phần cứng • Ký thỏa thuận bảo mật NDA • Email: davidpham@longhungtech.com

Thông số kỹ thuật chi tiết

Công nghệ đo Sóng siêu âm truyền qua / phản xạ NDT
Dải tần đầu dò 20 kHz – 200 kHz (Đầu dò piezo gốm công suất cao)
Độ sâu khảo sát Lên đến 1500 mm bê tông đặc
Thời gian lấy mẫu 100 MSPS (Mega Samples Per Second)
Giao tiếp dữ liệu USB Type-C, Bluetooth BLE, thẻ nhớ microSD
Màn hình hiển thị LCD màu đồ họa hiển thị xung A-Scan trực tiếp
Ứng dụng Ống cấp thoát nước bê tông, trụ cầu, hầm ngầm giao thông

Đặc tính kỹ thuật nổi bật

Phát hiện khuyết tật ngầm: Định vị chính xác vị trí rạn nứt, bóng khí và vùng suy giảm mật độ bê tông cốt thép.

Bộ khuếch đại nhiễu cực thấp: Tích hợp mạch tiền khuếch đại analog low-noise bắt trọn tín hiệu sóng phản xạ cực yếu.

Đồ họa A-Scan thời gian thực: Kỹ sư có thể quan sát trực tiếp đường truyền sóng âm ngay tại hiện trường thi công.

Pin dung lượng lớn: Vận hành liên tục 12 giờ cho một ca làm việc khảo sát thực địa.

Tổng quan kiến trúc & Nghiên cứu

Dự án Ultrasonic Tester được thiết kế chuyên biệt cho công tác kiểm định chất lượng các công trình ngầm và ống cống dẫn nước đường kính lớn. Thiết bị giải quyết triệt để bài toán phát hiện nứt ngầm bên trong cấu kiện mà không cần khoan phá.

Thiết bị được đồng bộ giữa phần cứng mạch phát xung cao áp (High-voltage Pulser) và phần mềm phân tích sóng trên máy tính để tự động tạo báo cáo kiểm định chất lượng ống bê tông theo tiêu chuẩn xây dựng quốc gia.

Thư viện ảnh đo kiểm & Thiết kế

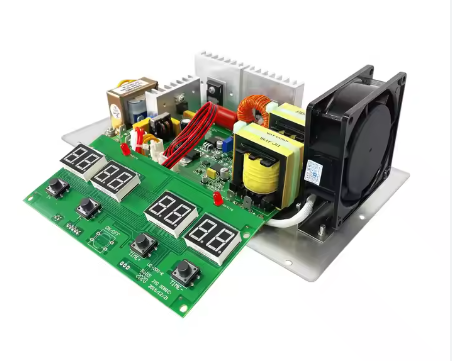

High-Voltage Transceiver PCB Design

Thiết kế phần cứng bo mạch thu phát xung

Field Calibration on Precast Concrete Samples

Kiểm thử thực nghiệm trên mẫu cống bê tông đúc sẵn

Bạn đang tìm kiếm giải pháp tương tự hoặc cần tùy biến thông số kỹ thuật cho dự án riêng?
Liên hệ đội ngũ R&D
